Что такое \"битый пиксель\"

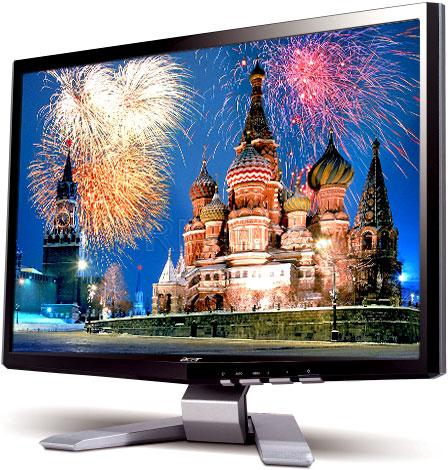

\"\"Изображение на мониторе с жидкокристаллическим дисплеем, как и с электронно-лучевой трубкой, состоит из точек, в узком кругу называемых пикселями. Именно они складываются в разнообразные картинки, которые мы наблюдаем, посредством смены цвета. Пиксель также имеет свою несменную иерархию – три субпикселя, черного, красного и зеленого цвета. Конечный цвет достигается сменой положения отдельных субпикселей и направлением на него светового луча различной мощности. В современных мониторах, использующих, так называемую, активную матрицу, каждый пиксель управляется собственным тонкопленочным транзистором (TFT, Thin Film Transistor), выход из строя которого образовывает на экране черную неактивную точку – битый пиксель. Она не изменяет своего цвета при смене изображения именно из-за технической неисправности управляющего транзистора. Такие битые пиксели возможно восстановить только заменой соответствующего транзистора, что можно произвести только в специальных лабораторных условиях, что явно не доступно рядовым пользователям.

Однако различают еще один вид битых пикселей – застрявшие. Признаком их появления станет светлая точка на темном фоне. Такое случается в случае застревания отдельного субпикселя в одном положении. Соответственно он не реагирует на смену изображения на дисплее, но светится определенным светлым цветом. Такие дефекты, в отличие от черных точек, восстановить можно и дома путем некоторых как программных, так и физических манипуляций.

Возможно, вы захотите спросить, зачем же самостоятельно ремонтировать новый монитор, ведь есть гарантия! Вот в этом-то и вся загвоздка. Процент брака мониторов, использующих технологию жидких кристаллов, очень высок, поэтому производители ведущих брэндов установили специальные нормы, допускающие некоторое количество битых пикселей на мониторах различных стандартов. Эти нормы были заключены в определенный государственный стандарт, называемый ISO-13406

Стандарт ISO13406-2
\"\"

Стандарт ISO 13406-2 (последнее обновление в 2001 г.) определяет ряд эргономических требований к качеству изображения, получаемого с помощью ЖК-монитора. Оценка происходит по таким критериям, как яркость, контрастность, отражение, равномерность подсветки и цветовая равномерность, читаемость текста, мерцание, количество дефектных пикселей.

Стандарт определяет 4 класса качества мониторов.
Класс 1, самый высокий, не допускает наличия дефектных пикселей. Класс 4, самый низкий, допускает наличие до 262 битых пикселей. Brand-name-производители ЖК-дисплеев не выпускают мониторы класса 4. Большинство дисплеев соответствуют классу 2.

Стандарт различает 4 типа дефектных пикселей:
• Тип 1 – постоянно горящие пиксели;
• Тип 2 – постоянно негорящие пиксели;
• Тип 3 – пиксели с другими дефектами, включая дефекты сабпикселов и ячеек RGB, составляющих пиксель. Это означает постоянно горящие красные, зеленые и голубые пиксели (наиболее распространенный дефект);
• Тип 4 (группа дефектных пикселов) – несколько дефектных пикселей в квадрате 5x5 пикселей.

Стандарт определяет допустимое число дефектных пикселей на миллион пикселей ЖК-монитора: 15-дюймовые мониторы могут иметь не более 2-х битых пикселей; 17\"-, 19\"- и 20\"- – не более 4-х; а мониторы с размером диагонали 21\" и выше – не более 6-ти.



Конкретные значения по классам качества в пересчете на миллион точек

Класс

Дефект типа 1

Дефект типа 2

Дефект типа 3

Число блоков 5х5,

с более чем 1 дефектом 1 или 2

Число блоков 5х5,

с более чем 1 дефектом 3

1

0

0

0

0

0

2

2

2

5

0

2

3

5

15

50

0

5

4

50

150

500

5

50



Давайте пересчитаем этот стандарт по второму классу качества для нескольких типичных ноутбучных разрешений.

1024х768

1024 * 768 = 786432 точек на экране.

  • Дефекты 1 типа - 2 x 786432 / 1000000 = 1.57.
  • Тоже самое для дефектов 2 типа.
  • Для 3 типа - максимум 3.93.

Итого: не более 1 точки первого типа, 1 - второго, 3 третьего и ни одного блока 5х5, в который попадают 2 дефекта 1 или 2.
Причина замены экрана или ноутбука с таким дефектом:

  • 2 постоянно горящие точки класса 1
  • 2 постоянно негорящие точки класса 2
  • 4 точки класса 3 в которых постоянно не горит какая либо компонента цвета
  • наличие кластера 5х5, в который попадают 2 дефекта 1 или 2

1280х800

1280 * 800 = 1024000 точек на экране. Допустимо: не более 2 точки первого типа, 2 - второго, 5 третьего и ни одного блока 5х5, в который попадают 2 дефекта 1 или 2.
Причина замены экрана или ноутбука:

  • 3 постоянно горящие точки класса 1
  • 3 постоянно негорящие точки класса 2
  • 6 точек класса 3 в которых постоянно не горит какая либо компонента цвета
  • наличие кластера 5х5, в который попадают 2 дефекта 1 или 2

1440х900

1440 * 900 = 1296000 точек на экране. Допустимо: не более 2 точки первого типа, 2 - второго, 6 третьего и ни одного блока 5х5, в который попадают 2 дефекта 1 или 2.
Причина замены экрана или ноутбука:

  • 3 постоянно горящие точки класса 1
  • 3 постоянно негорящие точки класса 2
  • 7 точек класса 3 в которых постоянно не горит какая либо компонента цвета
  • наличие кластера 5х5, в который попадают 2 дефекта 1 или 2

1680х1050

1680 * 1050 = 1764000 точек на экране. Допустимо: не более 3 точки первого типа, 3 - второго, 8 третьего и ни одного блока 5х5, в который попадают 2 дефекта 1 или 2.
Причина замены экрана или ноутбука:

  • 4 постоянно горящие точки класса 1
  • 4 постоянно негорящие точки класса 2
  • 9 точек класса 3 в которых постоянно не горит какая либо компонента цвета
  • наличие кластера 5х5, в который попадают 2 дефекта 1 или 2

Если отойти от сухих цифр и обратится к нашей практике, то становится ясно, экранов, выпадающих за рамки 2 класса качества на ноутбуках практически не бывает.
